Article publié le 23 septembre 2026 par Romain M

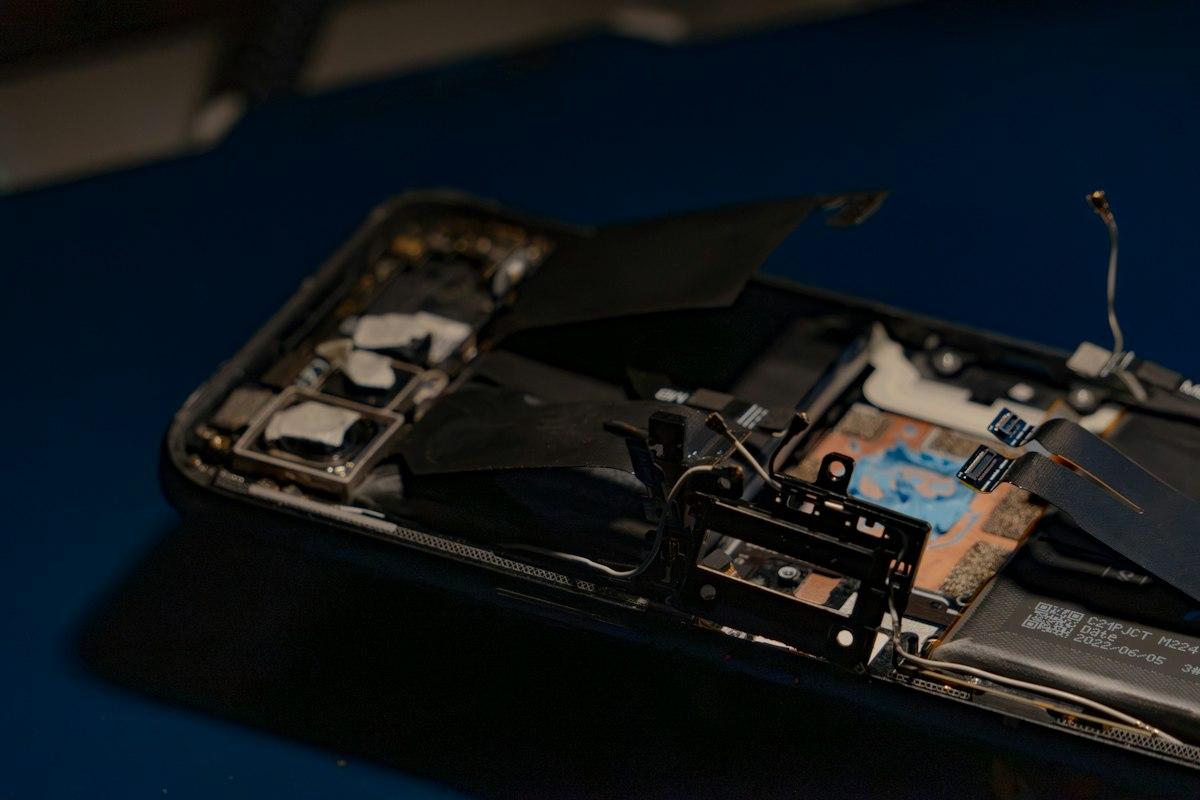

Alt : Smartphone ouvert dans une lumière tamisée, avec le module photo, les nappes, la batterie et un support métallique relevé au-dessus de la carte mère
Lors d’une présentation de smartphone, il y a presque toujours ce moment où l’appareil flotte à l’écran puis se sépare en couches : la vitre, l’écran, le châssis, la carte mère, la batterie, le bloc photo. Cette image a un nom, la vue éclatée, et elle n’a rien d’une invention marketing. C’est un vieil outil d’ingénieur que les marques tech ont transformé en argument de vente. D’où vient-elle, que cherche-t-on à montrer avec, et comment la fabrique-t-on aujourd’hui ?
La vue éclatée, un héritage du dessin technique
Une vue éclatée représente un objet dont les pièces ont été écartées les unes des autres, le long de leurs axes de montage. Chaque composant garde sa place relative : on voit dans quel ordre il s’emboîte et comment il se fixe. Des ébauches de ce principe apparaissent dès la Renaissance dans les carnets d’ingénieurs, dont ceux de Léonard de Vinci, puis la technique se codifie avec le dessin industriel au XXᵉ siècle.
Son terrain naturel, ce sont les documents que personne ne lit pour le plaisir : notices de meubles en kit, manuels d’entretien automobile, catalogues de pièces détachées. Il suffit de taper « vue éclatée » dans un moteur de recherche pour s’en rendre compte : les premiers résultats renvoient vers des fabricants d’outillage et de motoculture qui publient des planches numérotées pour commander la bonne vis ou le bon joint. Dans ce contexte, la vue éclatée sert à identifier une pièce, pas à séduire.
Ce qui a changé, c’est la façon de la produire. Les planches ne sont plus dessinées à la main mais tirées des modèles 3D du produit, puis mises en lumière et parfois animées. Des studios de création 3D en ont fait une prestation à part entière pour les industriels, comme on peut le voir sur https://www.studioraclette.com/vue-eclatee-3d, où la vue éclatée et la coupe éclatée sont présentées aussi bien comme des supports de maintenance que de communication produit.
Pourquoi les marques tech en ont fait un rituel
Un smartphone fermé ressemble à tous les autres : une plaque de verre et un cadre. Tout ce qui le distingue se trouve à l’intérieur, et c’est précisément ce que la vue éclatée permet de montrer sans ouvrir l’appareil. Dans les présentations et les fiches produit, les usages reviennent souvent :
- la batterie, pour illustrer une capacité en hausse ou une nouvelle chimie qui gagne de la place ;
- les capteurs photo, dont on montre l’empilement des lentilles et la taille du module ;
- le refroidissement, avec les chambres à vapeur et les feuilles de graphite mises en avant sur les modèles orientés jeu ;
- l’architecture interne : carte mère empilée, charnière d’un pliable, haut-parleurs.
L’intérêt est double. Pour le public, une vue éclatée rend concret un chiffre abstrait : « plus grande batterie » devient un bloc visible qui occupe la moitié du châssis. Pour la marque, c’est une façon de revendiquer un savoir-faire d’ingénierie, là où les photos classiques ne montrent que le design extérieur. On retrouve ce type de visuel bien au-delà des smartphones, sur les casques audio, les montres connectées ou les consoles.
La réparabilité, nouveau terrain de la vue éclatée
Depuis quelques années, la vue éclatée sert aussi un discours plus récent : celui de la réparation. En France, l’indice de réparabilité s’affiche sur les smartphones depuis janvier 2021, en application de la loi AGEC relative à la lutte contre le gaspillage et à l’économie circulaire. À l’échelle européenne, le règlement sur l’écoconception des smartphones et des tablettes, entré en application en juin 2025, prévoit notamment la disponibilité de pièces détachées pendant plusieurs années, et l’étiquette qui l’accompagne mentionne une classe de réparabilité.
Résultat : montrer que la batterie se retire facilement, que l’écran se change sans décoller la moitié du téléphone ou que les modules sont vissés plutôt que collés est devenu un argument. La vue éclatée est le format le plus lisible pour le faire, parce qu’elle montre l’ordre de démontage autant que les pièces elles-mêmes.
Vue éclatée ou démontage à la iFixit : deux regards différents
On confond parfois la vue éclatée des constructeurs avec les démontages publiés par iFixit ou par les vidéastes spécialisés. Les deux montrent l’intérieur d’un appareil, mais pas du tout de la même manière ni dans le même but.
| Critère | Vue éclatée constructeur | Démontage indépendant |
| Source | Modèles 3D internes de la marque | Appareil réel acheté et ouvert |
| Rendu | Pièces propres, idéalisées, sans colle ni poussière | Colle, nappes fragiles, vis de tailles variées |
| Objectif | Expliquer, valoriser, vendre | Évaluer la réparabilité, informer |
| Ce qu’on ne voit pas | Difficultés réelles de démontage | Intentions de conception |
Le démontage révèle ce que la vue éclatée passe sous silence : un adhésif tenace sous la batterie, une nappe qui passe sous la carte mère, un écran qu’il faut chauffer pour le décoller. À partir de ces observations, iFixit publie pour de nombreux appareils une note de réparabilité sur 10. À l’inverse, la vue éclatée d’une marque montre l’agencement voulu par les ingénieurs, souvent plus clair qu’une photo prise sur un tapis d’atelier. Les deux se complètent plus qu’ils ne s’opposent.
Comment une vue éclatée est produite aujourd’hui
La matière première est presque toujours le modèle CAO du produit, c’est-à-dire les fichiers de conception assistée par ordinateur du bureau d’études. Ces fichiers contiennent chaque pièce avec ses cotes exactes, mais ils ne sont pas faits pour être montrés tels quels : trop de détails, des vis par centaines, des surfaces sans matière.
Le travail se déroule ensuite en quatre étapes :
- Préparation du modèle : simplification, suppression des pièces sans intérêt visuel, parfois confidentielles.
- Choix des axes d’éclatement : quelles pièces s’écartent, dans quel ordre et sur quelle distance, pour que la lecture reste claire.
- Matières et lumière : verre, aluminium, cuivre des circuits, plastique des connecteurs, tout doit être crédible.
- Rendu ou animation : une image fixe pour la fiche produit, une séquence animée pour la présentation ou les réseaux sociaux.
L’animation a pris beaucoup de place, parce qu’elle raconte l’assemblage : les pièces se rejoignent et l’appareil se referme sous les yeux du spectateur. Certaines marques proposent aussi des vues interactives sur leur site, où l’on fait tourner l’objet et où l’on déclenche soi-même l’éclatement.
Ce qu’il faut garder en tête en regardant une vue éclatée
Une vue éclatée n’est pas une photographie. C’est un rendu construit, qui choisit ce qu’il montre et ce qu’il omet, et qui peut embellir une conception interne réelle. Quand une marque met en avant une batterie ou un système de refroidissement dans une vue éclatée, elle livre une information utile sur l’architecture de l’appareil, pas une preuve de ses performances ni de sa facilité de réparation.
Pour se faire une idée complète d’un smartphone, le bon réflexe consiste à croiser trois sources : la vue éclatée du constructeur pour comprendre l’architecture, l’indice de réparabilité affiché en magasin pour la dimension réglementaire, et un démontage indépendant pour la réalité du tournevis. Quand les trois racontent la même histoire, on peut raisonnablement se fier à ce que l’on voit à l’écran.
